Chùa Quang Minh: Chuẩn Mực Tỷ Lệ Tam Bảo & Khung Kết Cấu Gỗ Cổ Truyền

Địa điểm Ngọc Thanh, Xuân Hòa

Loại hình Chùa gỗ truyền thống

Chủ trì nghệ thuật Nguyễn Đức / Phổ Tuệ

Giai đoạn Thiết kế & Quy chuẩn 3D

Tọa lạc giữa vùng cảnh quan thanh tịnh của Ngọc Thanh – Xuân Hòa, đồ án Chùa Quang Minh được NVN Company nghiên cứu tạo hình dựa trên tỷ lệ chuẩn mực của kiến trúc chùa gỗ thời Lê – Nguyễn. Từng cấu kiện vì kèo, tàu đao lá lật và phân vị hàng cột đều được số hóa 3D chính xác đến từng giác độ mộng, kết nối trọn vẹn giữa tinh hoa di sản và công nghệ đồ họa kiến trúc đương đại.

Chương I

Hình thái Tam Bảo & Khí chất mái đao cong

Thiết kế Tam Bảo nổi bật với thức mái đao cong thanh thoát vút lên bốn góc trời. Độ dốc mái và tỷ lệ đua hiên được tính toán nghiêm ngặt theo thước tầm, vừa giúp thoát nước mưa nhanh vừa tạo khoảng râm mát bao bọc lấy phần cốt gỗ bên trong.

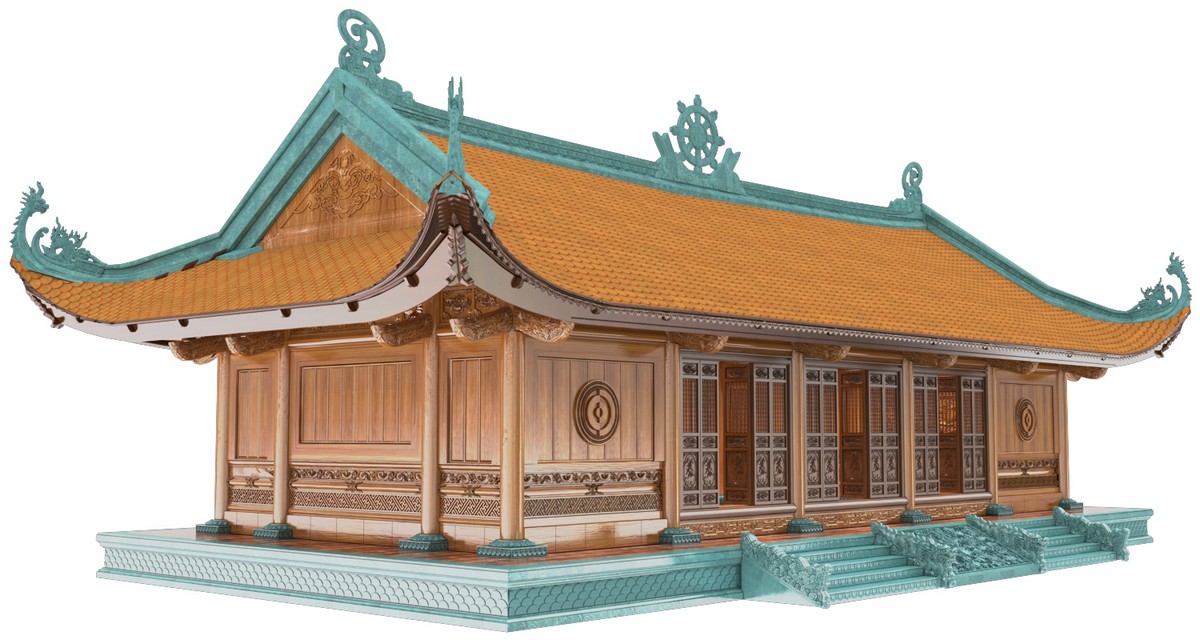

Phối cảnh 3D góc nhìn tổng thể Chùa Quang Minh — Phối cảnh góc 3D tổng thể: Thức mái đao cong truyền thống kết hợp nền móng bó đá trang trọng.

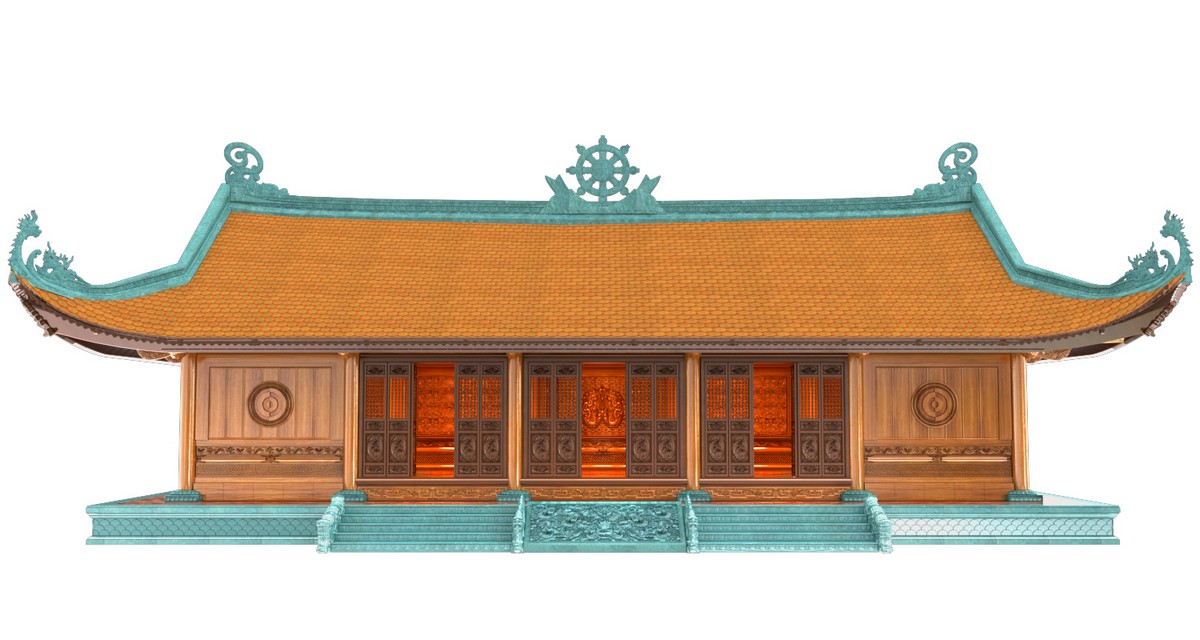

Phối cảnh chính diện mặt tiền Chùa Quang Minh — Mặt đứng chính diện: Phân vị đăng đối với 3 gian chính mở rộng và 2 chái hồi tạo thế vững chãi.

Chương II

Giải phẫu kết cấu: Tỷ lệ vàng của hệ rường cột

Từ cột cái, cột quân cho đến câu đầu, kẻ chuyền đều tuân theo nguyên lý "thượng thu hạ thách" (thu nhỏ dần về phía đầu ngọn cột để triệt tiêu cảm giác nặng nề). Bản vẽ phân tích cho thấy sự cân bằng chịu lực tuyệt đối của bộ khung mộc.

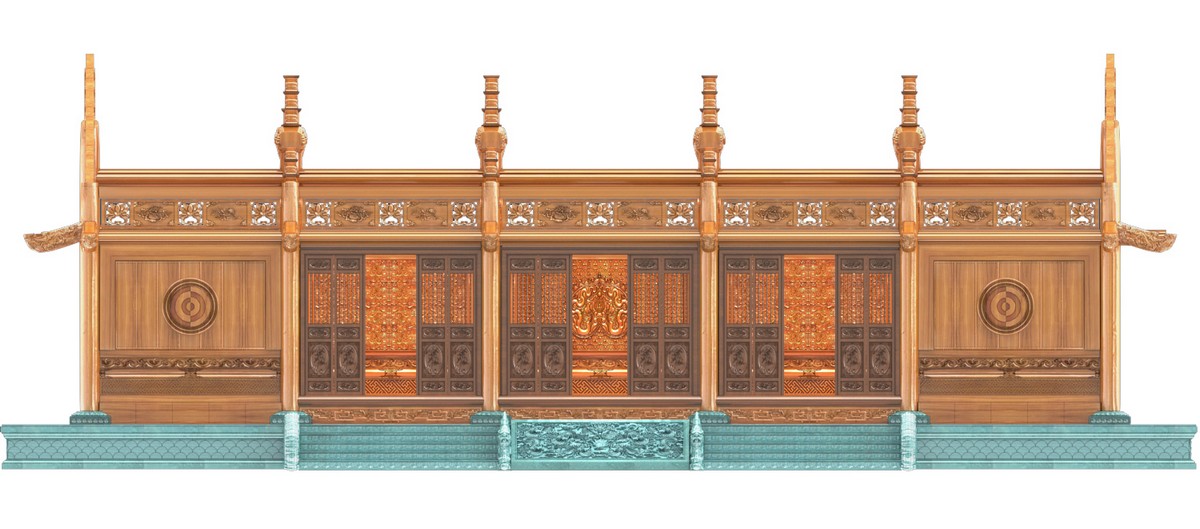

**Mặt đứng phân vị hàng cột:** Khảo sát khoảng tim cột và chiều cao thông thủy cửa bức bàn.

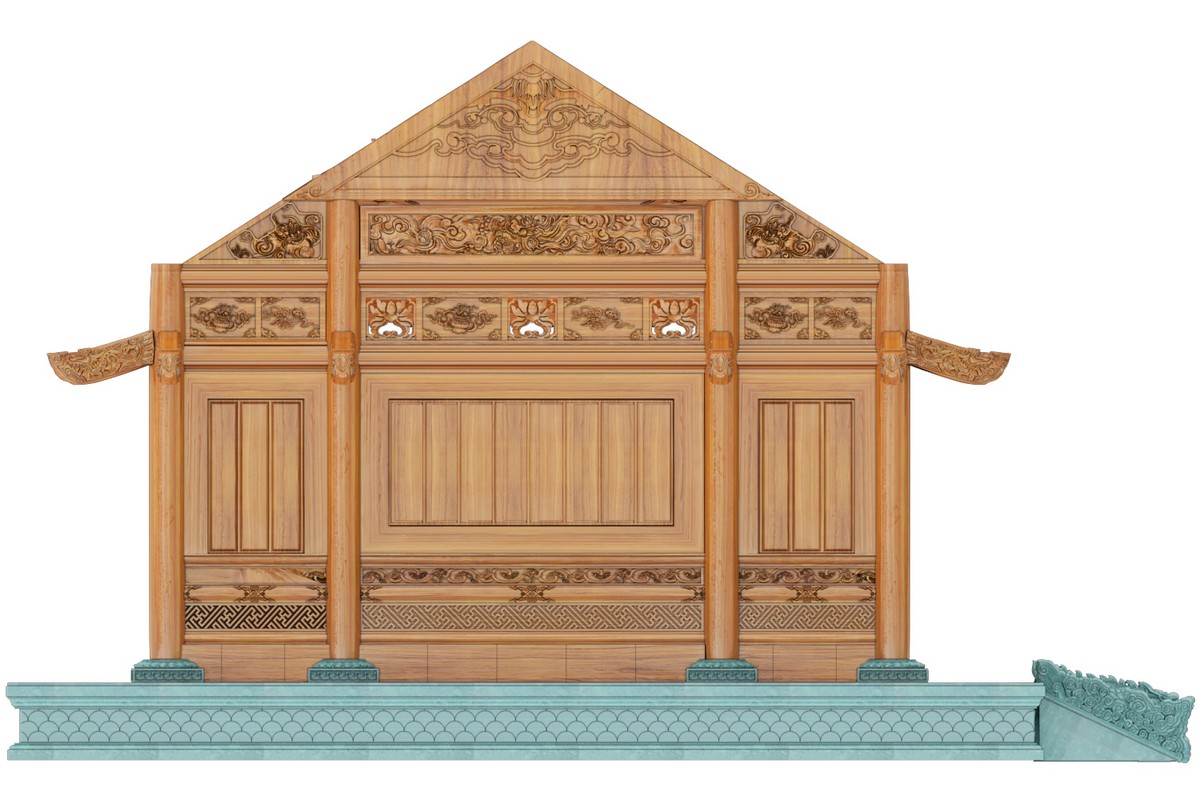

**Mặt cắt đầu hồi:** Cấu trúc vách đố lụa bịt chái và độ vát góc của mái đao hồi.

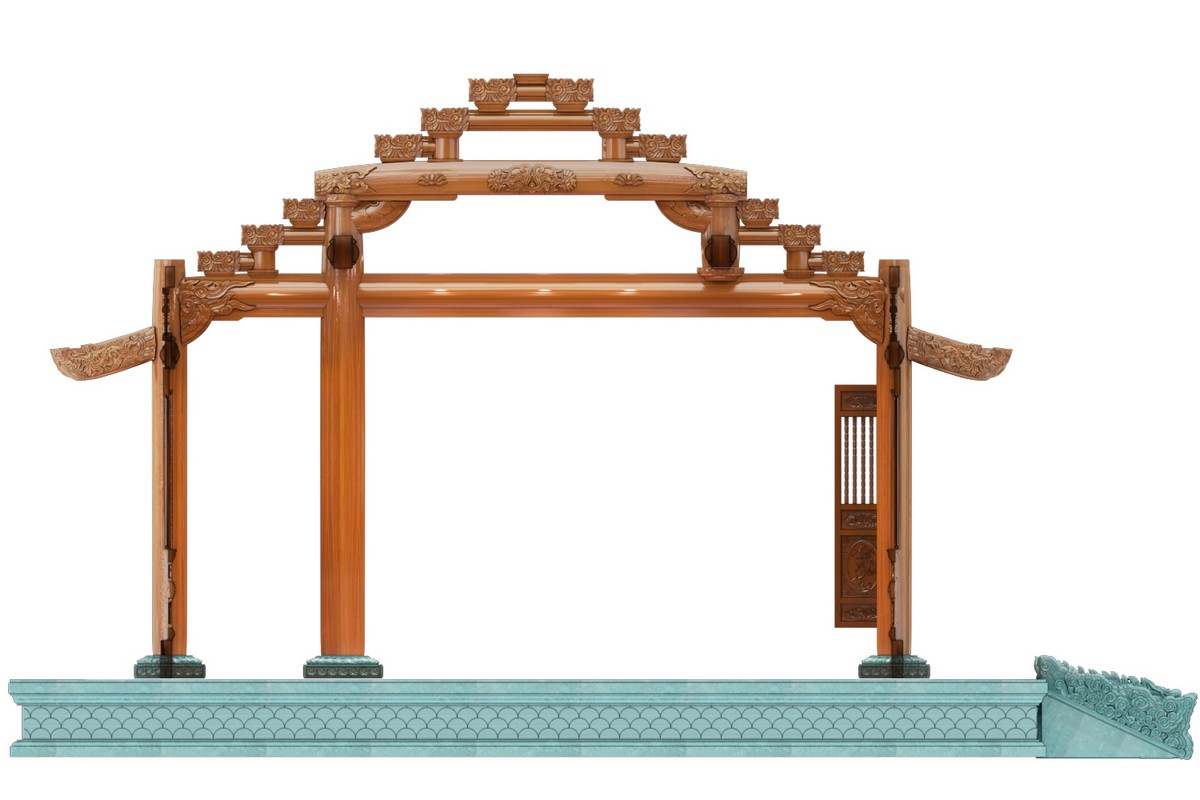

Sơ đồ liên kết vì nách và xà lòng — **Sơ đồ liên kết vì nóc:** Hệ xà lòng, câu đầu và rường bụng lợn chịu tải trọng mái ngói.

Chương III

Khung mộc Axonometric: Ma trận liên kết mộng gỗ

Toàn bộ công trình đứng vững nhờ hệ thống mộng âm dương không dùng đinh kim loại. Mô hình 3D bóc tách từng lớp hoành, rui, dui và xà khóa giúp các nghệ nhân mộc truyền thống nắm bắt chính xác vị trí lắp dựng trước khi tiến hành phạt mộc thực tế.

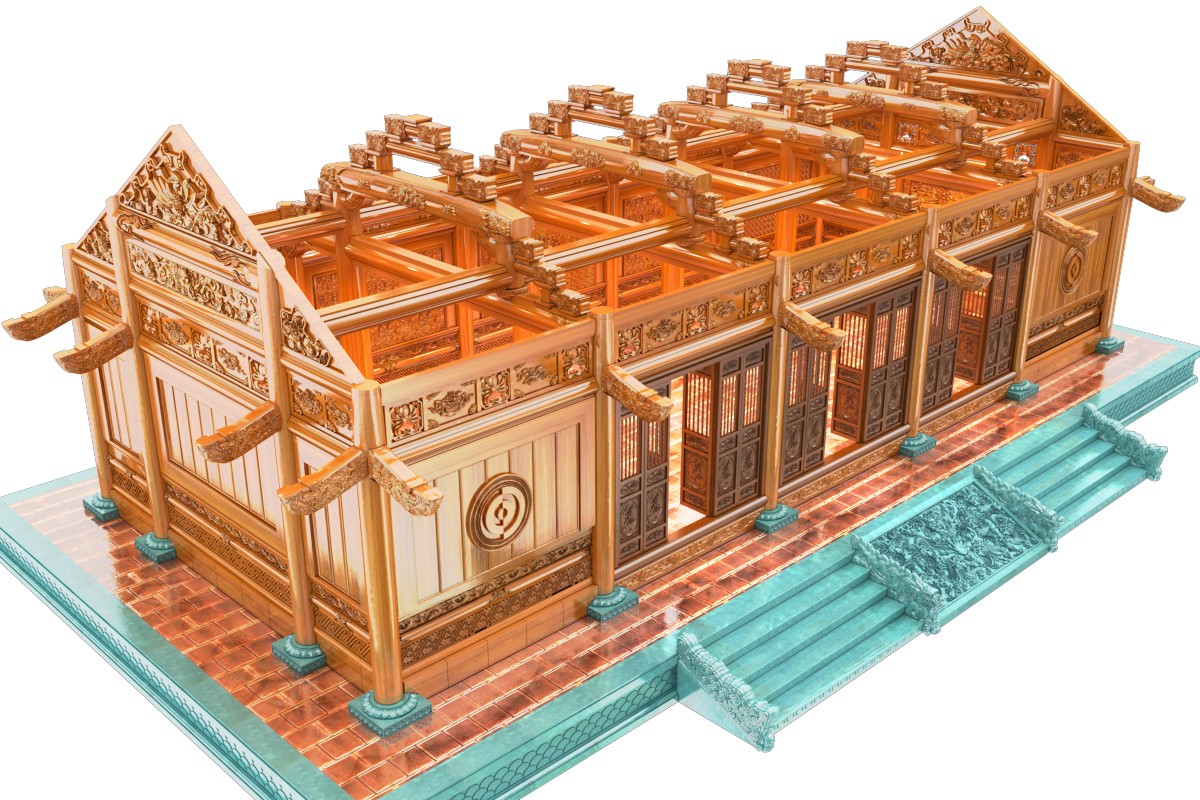

Mô hình 3D bóc tách vì kèo mái chùa — Phối cảnh Axonometric toàn phần: Hệ rui mè phủ kín dàn vì nóc và các hàng xà giằng liên kết ngang.

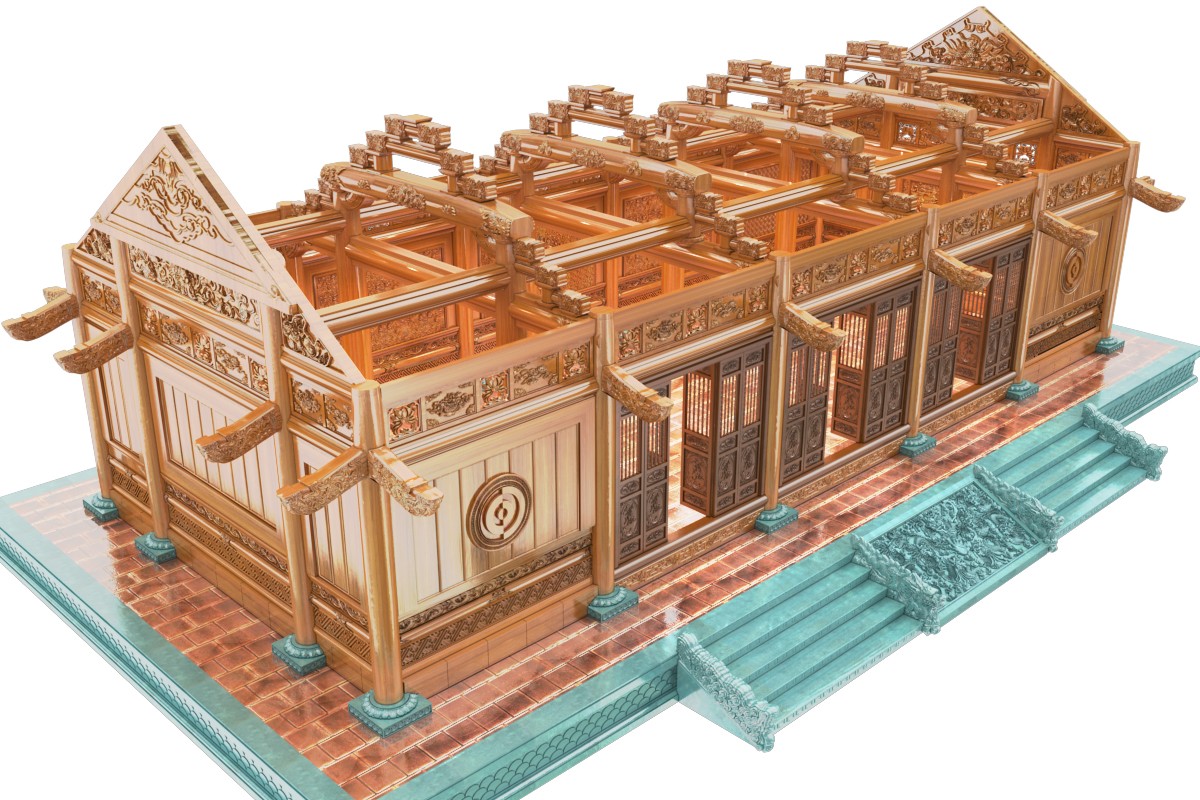

Góc nhìn bóc tách hệ xà thượng và xà hạ — Góc nhìn xà thượng & xà hạ: Tạo độ cứng vững và ổn định phương ngang cho ngôi Tam Bảo.

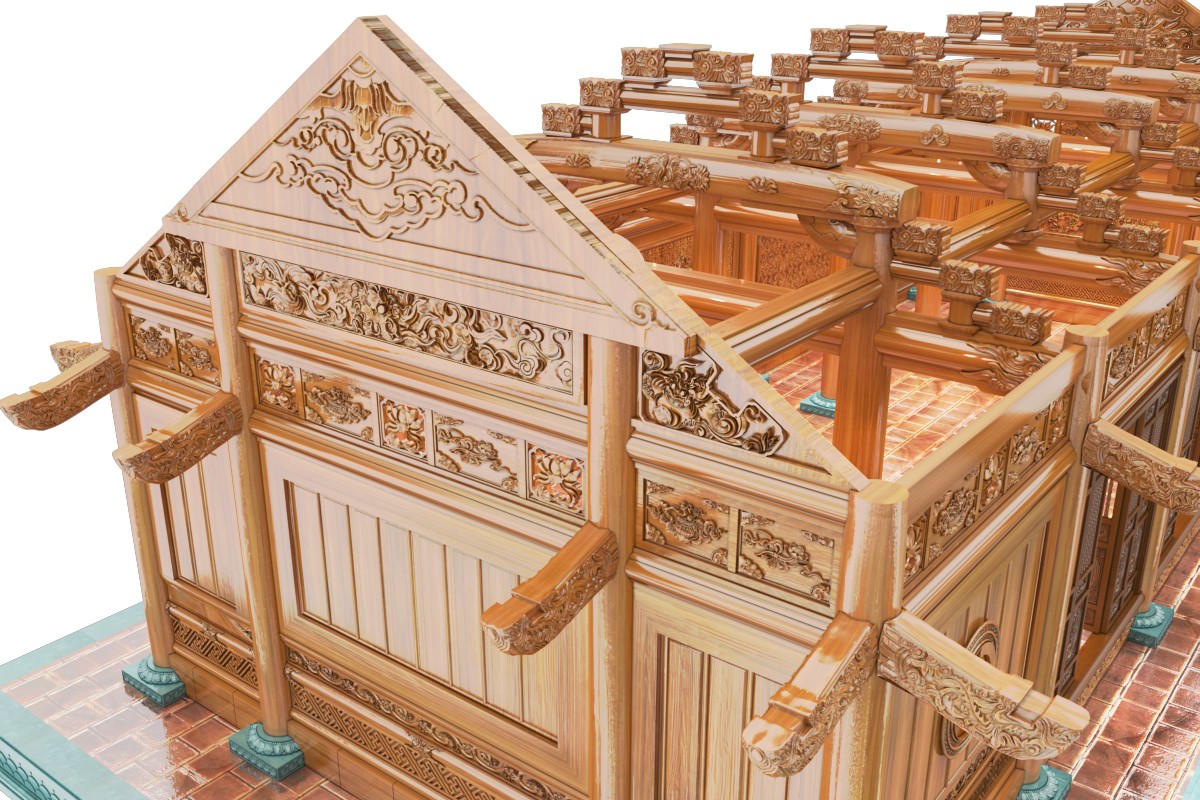

Chi tiết đầu hồi

Khóa mộng phức hợp góc chái

Điểm giao thoa phức tạp nhất trong kiến trúc đao cong là góc chái hồi, nơi tập trung lực đẩy xiên của tàu đao. Mô hình phân giải chi tiết cách bố trí bẩy hồi và kẻ góc để khóa cứng các chân cột góc, chống xô lệch tuyệt đối.

Chương IV

Nội tự thâm nghiêm & Nghệ thuật chạm khắc đố lụa

Bước qua ngưỡng cửa bức bàn, lòng nhà mở ra một trường thị giác uy nghiêm với hai hàng cột cái đồ sộ bằng gỗ lim. Hệ cửa đố lụa và vách ốp được tạo hình hoa văn kỷ hà chắt lọc, giữ trọn sự tịch mịch cho nơi thờ tự Đức Phật.

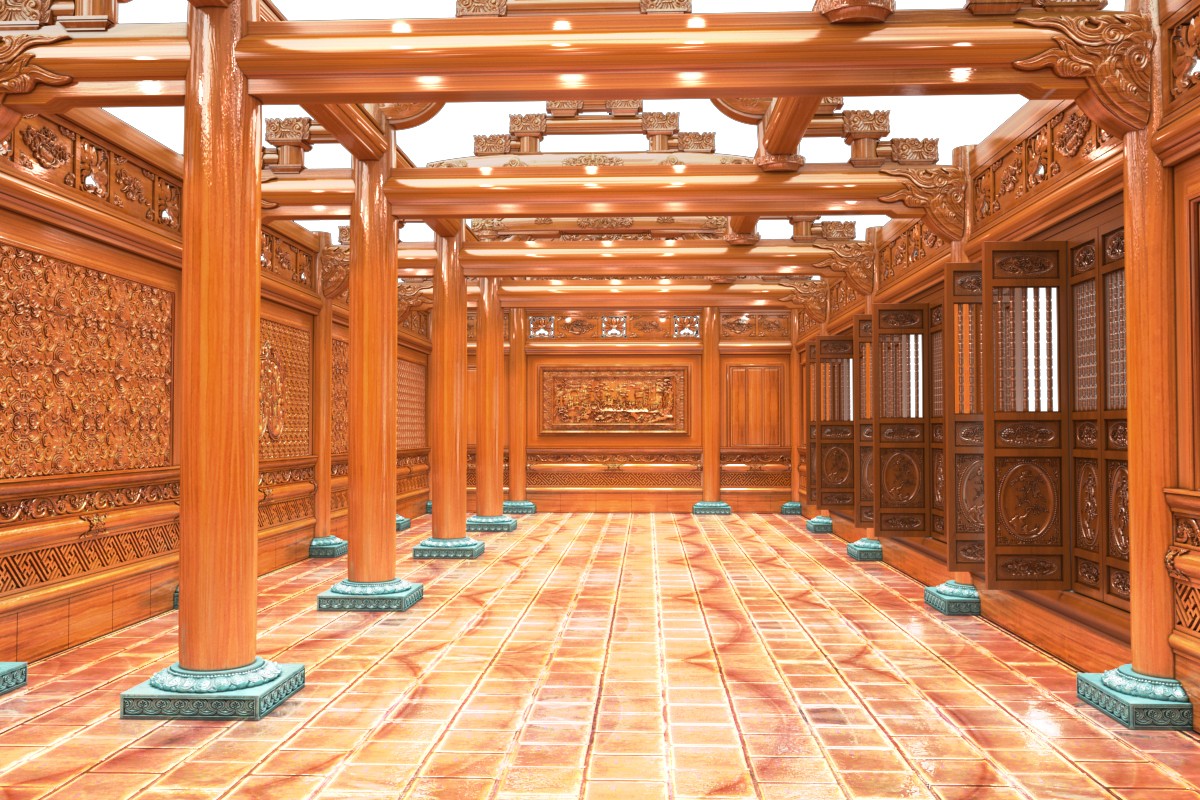

Góc nhìn lòng nhà tả vu — Hàng cột cái tả vu tạo chiều sâu hun hút.

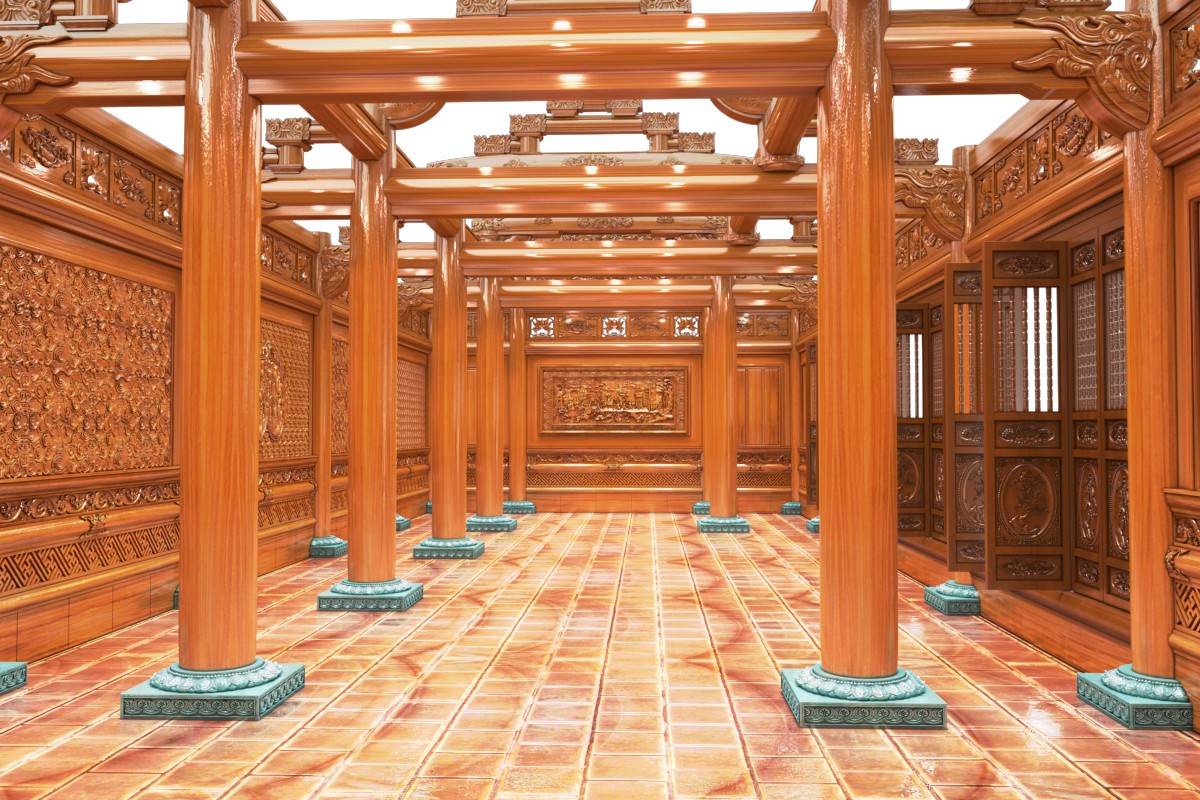

Không gian gian giữa chính điện — Chính diện gian giữa hướng thẳng lên ban Tam Bảo.

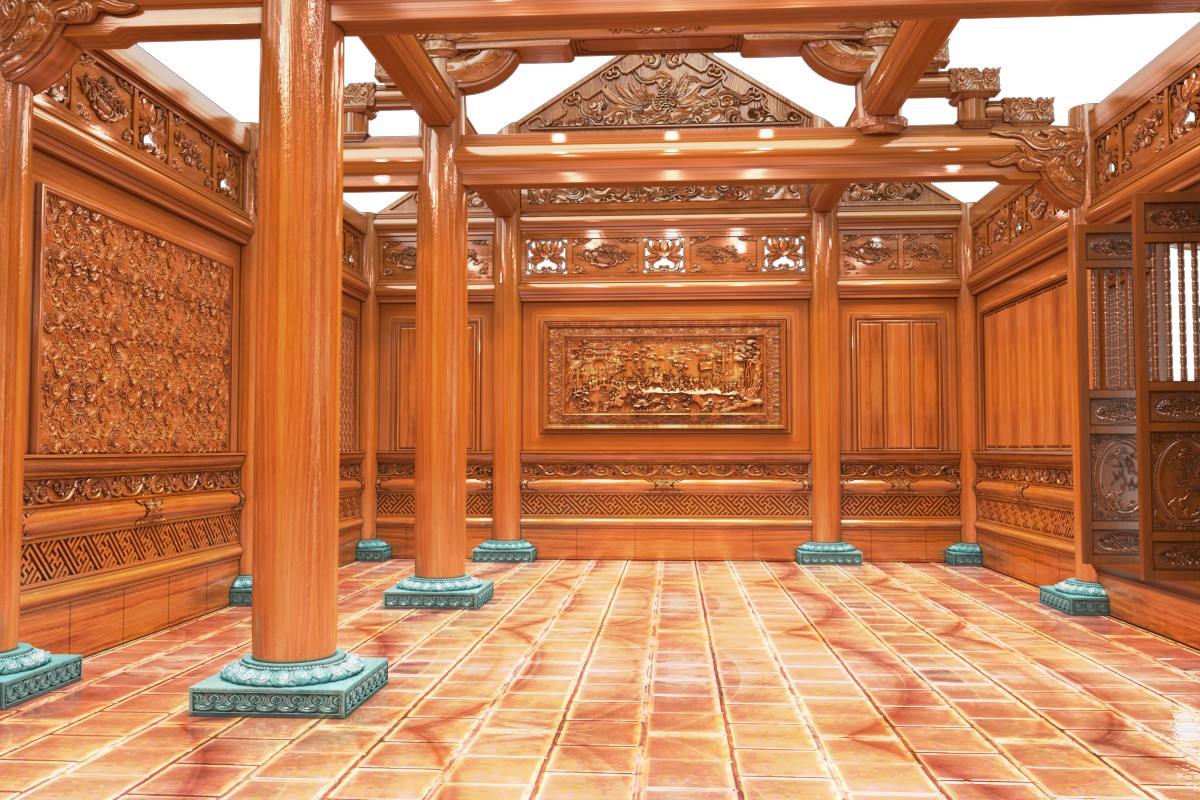

Góc nhìn hữu vu — Gian hữu vu mở thoáng lấy ánh sáng hai bên cánh.

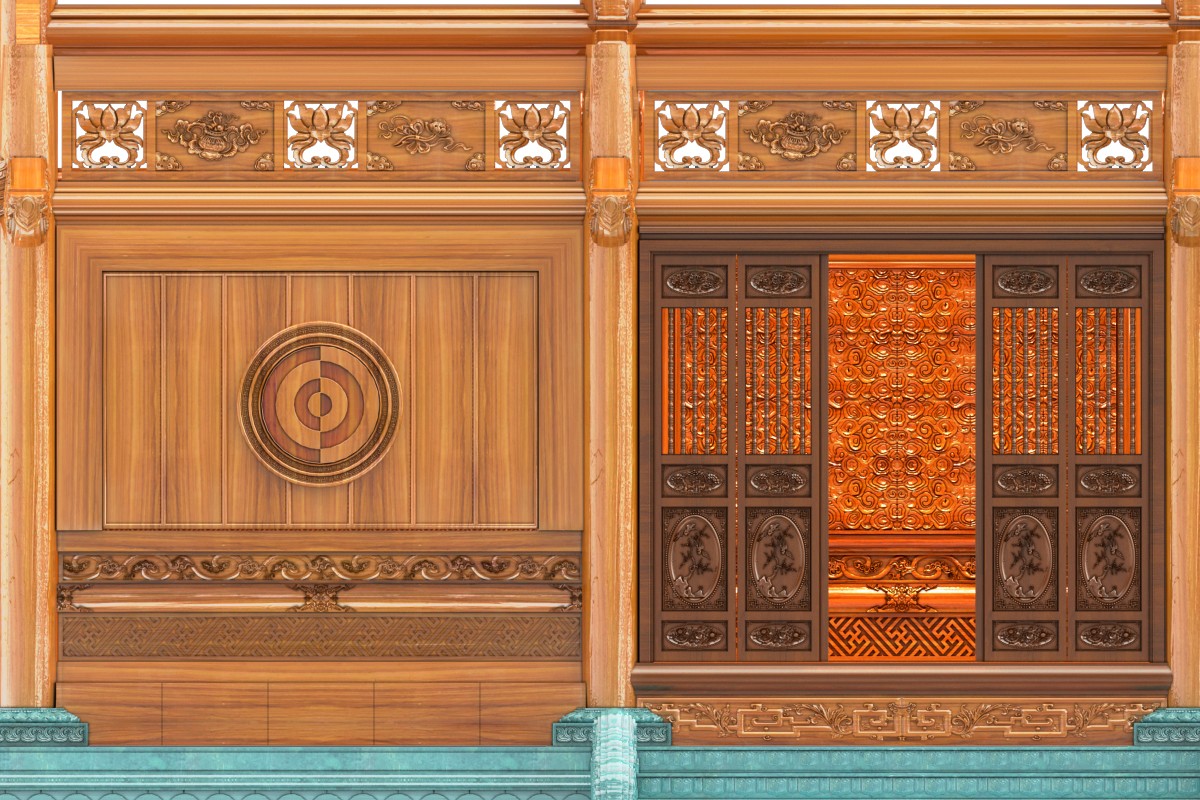

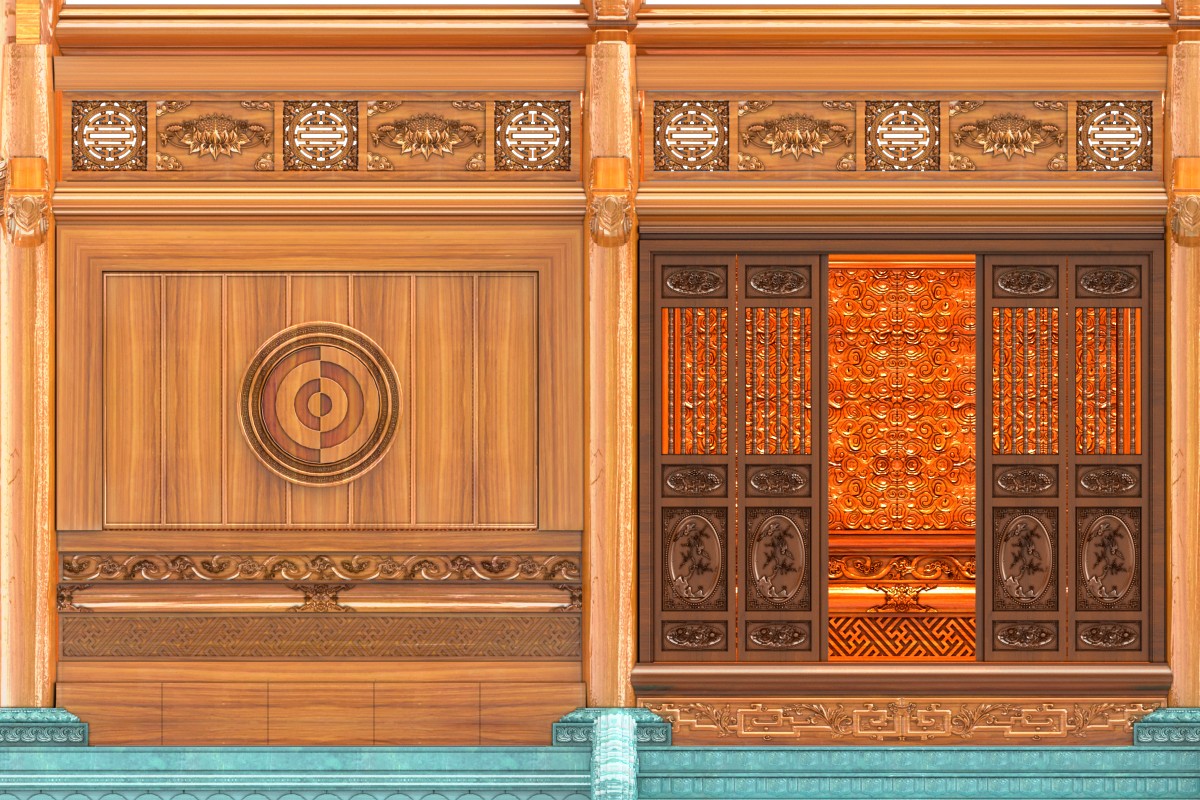

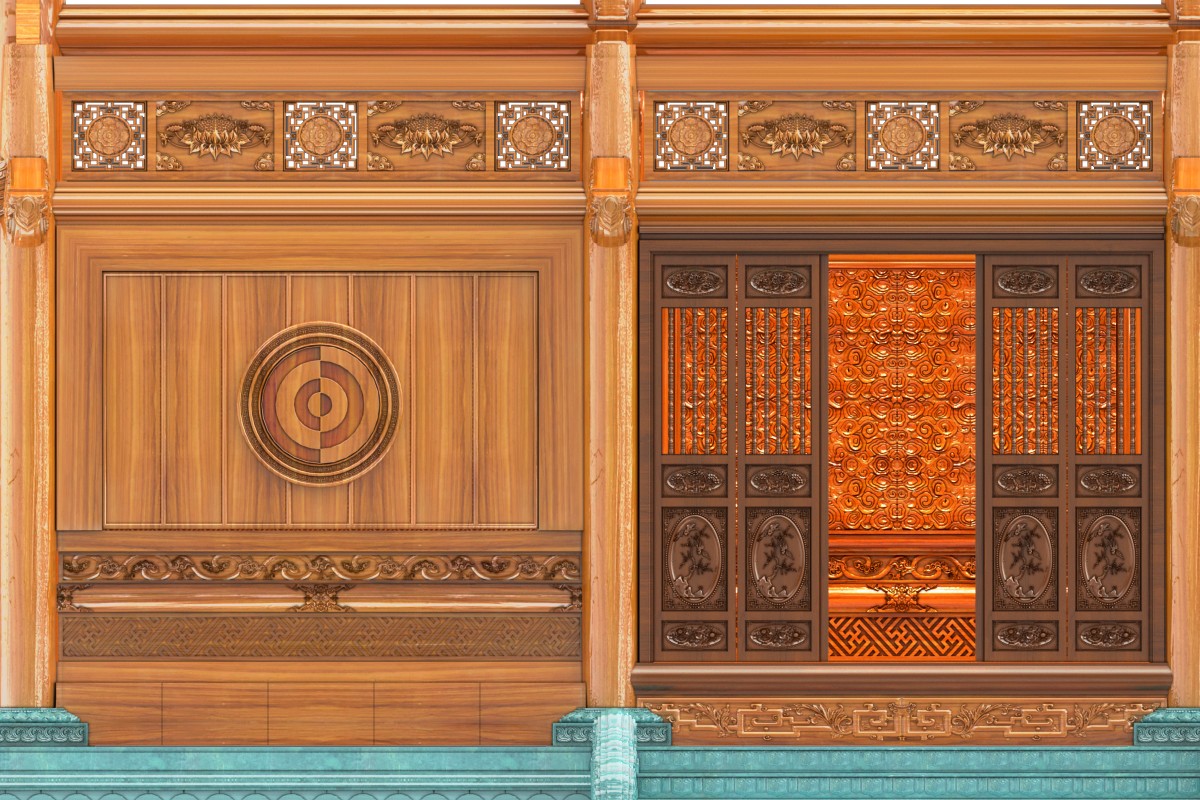

Chi tiết diện vách gỗ & Cửa bức bàn
